Vanne guillotine Inox PN10 Étanchéité Bidirectionnelle

AFIBRA® Réf. 152 480

  • Construction : Vanne guillotine bidirectionnelle type Wafer
  • Matière du corps : Inox
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, Hypalon, Butyle ou Caoutchouc naturel
  • Série : PN10 (ou autres sur demande)
  • Diamètres : DN50 à DN1600
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides
CE
Matériel selon norme Atex
Certificat matière 3.1

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

Informations complémentaires

Cette vanne à guillotine bidirectionnelle de type Wafer comporte un corps en Inox conçu en une seule pièce avec des cales de blocage. Le joint de blocage possède une bague en acier inoxydable qui lui offre une plus grande longévité et qui permet à l’intérieur du corps de rester propre. Cette conception fournit un siège complètement plat, sans cavités internes et évite l’accumulation de solides dans la zone du siège de fermeture. La particularité de la vanne à guillotine GMI de type Wafer réside dans la fabrication de son pont de manœuvre conçu avec un design compact avec l’écrou d’action en bronze, protégé dans un boîtier fermé et graissé. Cela permet de déplacer la vanne avec une clé, sans volant.

Nos conseillers GMI pourront vous proposer plusieurs types d’étanchéité et de bourrage selon vos spécificités de service. Le raccordement est entre deux brides, type DIN ou ANSI. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.





Actionnement - Vanne guillotine

Actionnement

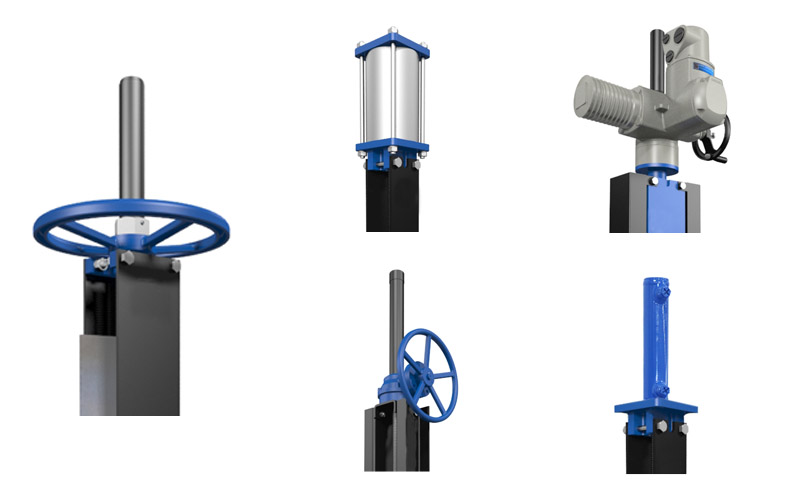

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
