Vanne papillon Lug Fonte/Fonte EPDM
AXISS® Réf. 150 011
- Construction : Vanne à manchette à oreilles taraudées, Axe monobloc traversant
- Matière du corps : Fonte GJL-250 revêtue Epoxy 80µ
- Matière du papillon : Fonte GJS-400-15 nickelée
- Matière de la manchette : EPDM vulcanisé
- Série : PN10, PN16
- Normes : Motorisable sur platine ISO 5211
- Diamètres : DN40 à DN600
- Raccordement : Entrebrides
- Manoeuvre : Levier cadenassable ou réducteur manuel
- Utilisations : Eaux froide ou chaude.
Nos conseillers sont à votre disposition
Informations complémentaires
Cette vanne papillon à oreilles taraudées peut résister à des températures maximales de +110°C (+130°C en pointe) et à une pression maximale de 16 bar jusqu’au DN300 et 10 bar au-delà.
Cette vanne dispose d’un col long pour calorifuge et d’un axe traversant en Inox. L’étanchéité à l’axe est assurée par double paliers PTFE. La poignée crantée 10 positions jusqu’au DN300 est cadenassable jusqu’au DN150. Cette vanne papillon est revêtue Epoxy 80µ.
L’installation de cette vanne papillon se fait entrebrides PN10/16 jusqu’au 150 et PN10 ou PN16 au-delà selon la norme EN 1092-1 PN10/16.
La construction de la vanne papillon à oreilles taraudées est en accord avec la Directive 2014/68/UE - Catégorie de risque III - Module H et API 609. Ces vannes répondent à des tests d’étanchéité rigoureux selon API 598 - table 6. Leur écartement quant à lui répond à la norme ISO 5752 série 20 - EN 558 série 20 (NF 29305).
Particulièrement adaptée aux applications marine et offshore, cette vanne papillon répond aux conformités liées aux règles et règlements pour la classification des navires - Juillet 2018 (Type Approval certificate) Marine LLOYD’S REGISTER et liées aux règles et règlements LR pour les services particuliers : API 607 – 2016, ISO 19921 : 2005 et GB/T 22218 – 2008.

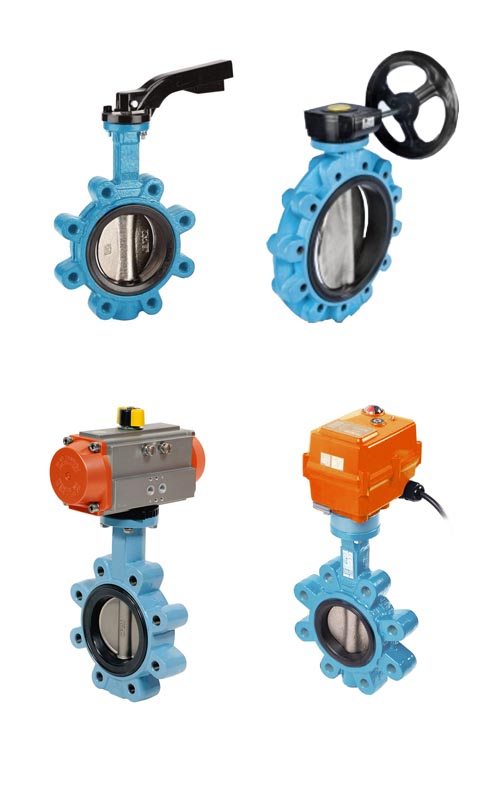

Actionnement
GMI vous propose différents moyens pour actionner votre vanne papillon. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne papillon à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
