Bride Slip-On (SO) Acier - plate ANSI

Réf. 900 420

  • Construction : Bride plate (Slip-on)
  • Matière : Acier A105
  • Série : ANSI 150 à 2500 lbs (PN20 à PN420)
  • Diamètres : DN15 au DN1800
  • Tous types de portées : RF, RTJ, SEM, SEF...
    Cf. détail ci-dessous

Nous contacter Nos conseillers sont à votre disposition

RAPPORT ANSI/DN DES BRIDES

ANSI 150 lbs : DN15 à 1800

ANSI 300/600 lbs : DN15 à 1500

ANSI 900/1500 lbs : DN15 à 900

ANSI 2500 lbs : DN15 à 600

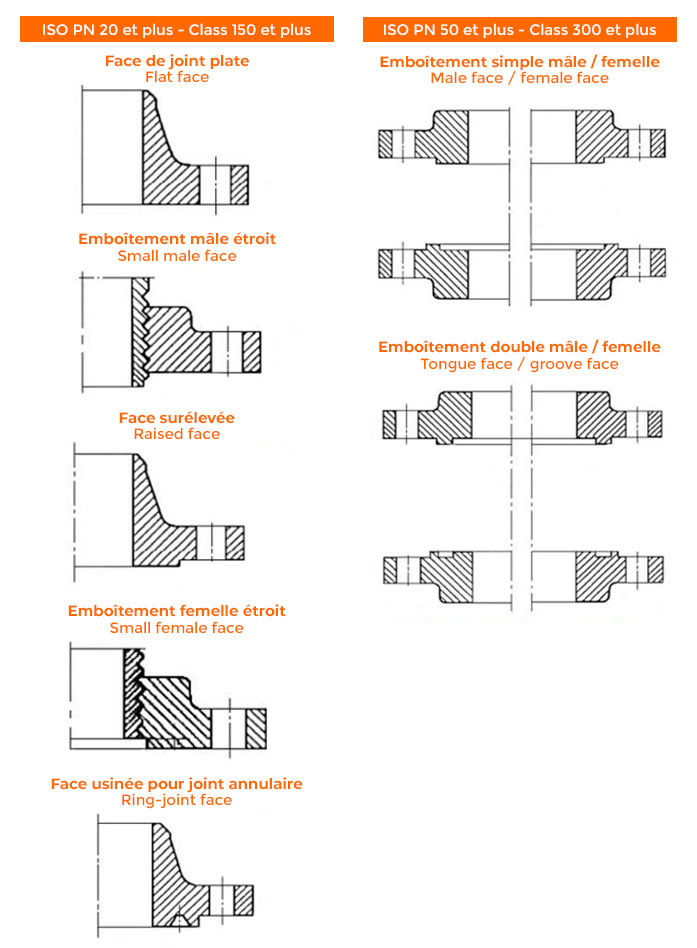

Portées de brides ANSI ASME B16-5

INFORMATIONS COMPLÉMENTAIRES

Différents types de portées disponibles :

  • Face de joint plate (Flat face)
  • Face surélevée RF(Raised face)
  • Emboîtement mâle étroit (Small male face)
  • Emboîtement femelle étroit (Small female face)
  • Face usinée pour joint annulaire RTJ (Ring-joint face)
  • Emboîtement simple mâle SEM / femelle SEF (Male face / Female face)
  • Emboîtement double mâle / femelle (Tong face / Groove face)
