Bride Inox à collerette à souder DIN

Réf. 900 250

  • Construction : Bride à collerette à souder bout à bout (Welding Neck Flange)
  • Matière : Inox (304 ou 316L)
  • Série : PN2.5 à PN400
  • Diamètres : DN10 au DN2000
  • Tous types de portées : A, B, C, D, E, F, G, H
    Cf. détail ci-dessous

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

RAPPORT PN/DN DES BRIDES

PN2.5/PN6/PN10 : DN10 à 2000

PN16/PN25 : DN10 à 1600

PN40 : DN10 à 800

PN63/PN100/PN160/PN250 : DN10 à 600

PN320/PN400 : DN10 à 400

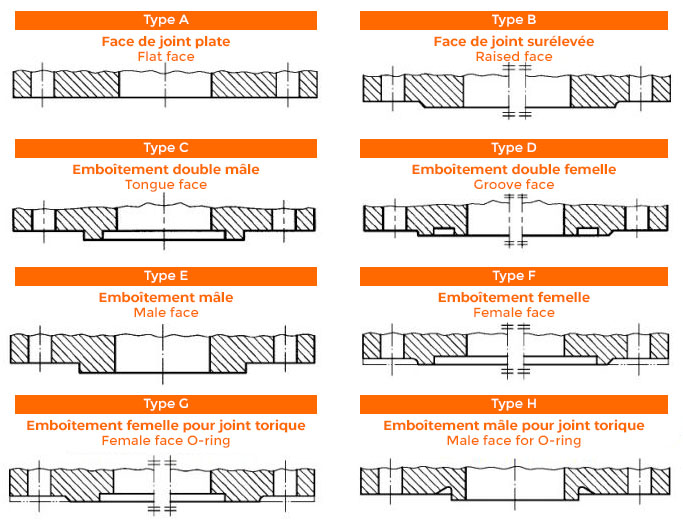

Portées de brides GMI

INFORMATIONS COMPLÉMENTAIRES

Différents types de portées disponibles :

  • Type A : Face de joint plate (Flat face)
  • Type B : Face de joint surélevée (Raised face)
  • Type C : Emboîtement double mâle (Tongue face)
  • Type D : Emboîtement double femelle (Groove face)
  • Type E : Emboîtement mâle (Male face)
  • Type F : Emboîtement femelle (Female face)
  • Type G : Emboîtement femelle pour joint torique (Female face for O-ring)
  • Type H : Emboîtement mâle pour joint torique (Male face for O-ring)
