Vanne guillotine Inox PN10 Pelle traversante

AFIBRA® Réf. 152 640

  • Construction : Vanne guillotine pour fluide jusqu'à 20% de particule
  • Matière du corps : Inox
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, Hypalon, Butyle ou Caoutchouc naturel
  • Série : PN10 (ou autres sur demande)
  • Diamètres : DN50 à DN2000
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides
Matériel selon norme Atex
CE
Certificat matière 3.1

Nous contacter Nos conseillers sont à votre disposition

Informations complémentaires

Cette vanne à guillotine bidirectionnelle de type Wafer comporte un corps en Inox conçu en deux parties. La principale caractéristique de cette vanne à guillotine est qu’elle fournit un passage complet et continu. Cela implique qu’en position ouverte, elle ne produit pas de turbulences dans le fluide. De plus, le capot de protection de la tige étant indépendant de l'écrou de fixation du volant, celui-ci peut être démonté sans qu'il soit nécessaire d'enlever le volant. Cet avantage permet de faciliter les opérations de maintenance tel que la lubrification de la tige, etc.

La pelle de la version inox. glisse doucement à l’intérieur du corps grâce à des glissières en nylon RCH 1000 insérées à l’intérieur des deux parties du corps.

Nos conseillers GMI pourront vous proposer plusieurs types d’étanchéité et de bourrage selon vos spécificités de service. Le raccordement est entre deux brides, type DIN ou ANSI. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.

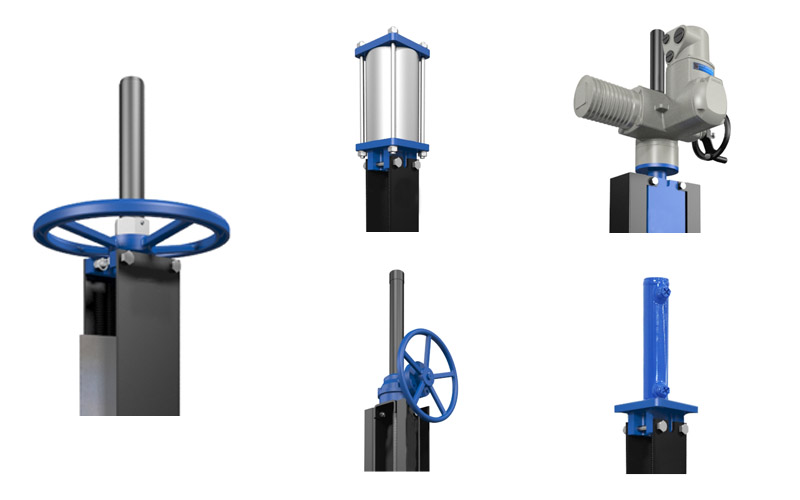

Actionnement - Vanne guillotine
Actionnement

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
