Le guide technique de la robinetterie industrielle

Gabarit de dimensionnement des brides normalisées DIN et ANSI

GMI Robinetterie met à disposition ses gabarits de brides DIN EN 1092-1 et ANSI B16-5, afin de vous permettre d'identifier simplement et rapidement les informations techniques dont vous avez besoin.

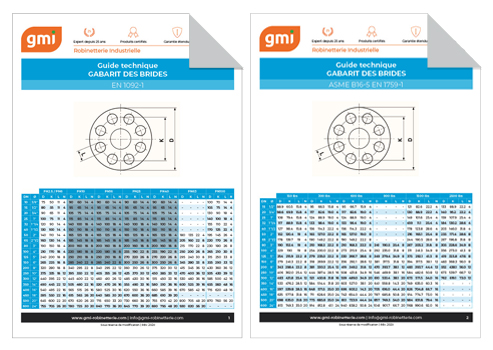

Téléchargez les gabarits de dimensionnement des brides DIN et ANSI, afin de trouver les dimensions des brides du DN15 au DN600 pour les PN2.5, PN6, PN10, PN16, PN25, PN40, PN63 et PN100, selon la norme ANSI EN 1092-1, ainsi que pour les Class 150 lbs, Class 300 lbs, Class 600 lbs, Class 900 lbs, Class 1500 lbs, Class 2500 lbs, selon la norme ASA ASME B16-5 EN 1759-1.

Pour plus d'informations, n'hésitez pas à contacter nos conseillers.

Correspondances DN/Pouces/Raccords Gaz

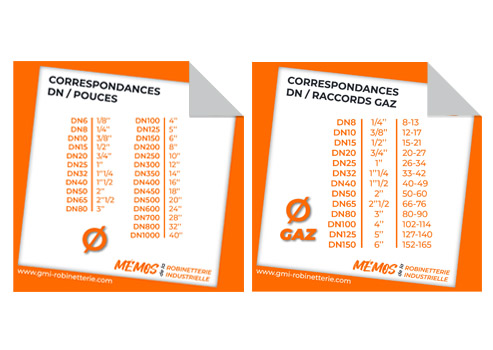

Découvrez les Mémos de la robinetterie By GMI dédiés aux correspondances entre les DN, les pouces et les raccords gaz. En Robinetterie industrielle, différentes unités peuvent être utilisées afin de définir un diamètre de tuyauterie, c'est pourquoi nous mettons cet outil à votre disposition.

Téléchargez ces mémos DN/Pouces/Gaz.

ASME B16.34 - RELATION PRESSION/TEMPÉRATURE

GMI Robinetterie met à disposition ses guides relation Pression/Température ASME B16.34 afin de vous orienter dans le choix de vos organes de robinetterie industrielle.

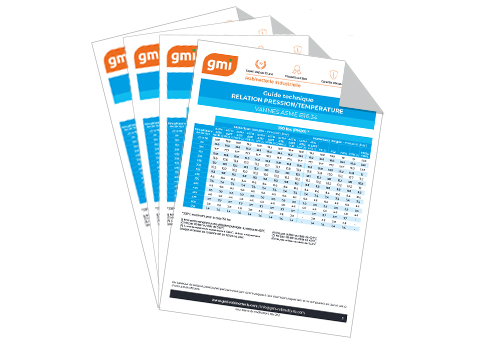

Téléchargez les guides de relation Pression/Température, afin de trouver le matériau et la classe de résistance de la bride en fonction de vos spécificités de service pour les classes de pression 150 lbs (PN20), 300 lbs (PN50), 600 lbs (PN100), 900 lbs (PN150), 1500 lbs (PN250), 2500 lbs (PN420) , selon la norme ASME B16.34.

Pour plus d'informations, n'hésitez pas à contacter nos conseillers.

Définition d'un besoin en Robinetterie Industrielle

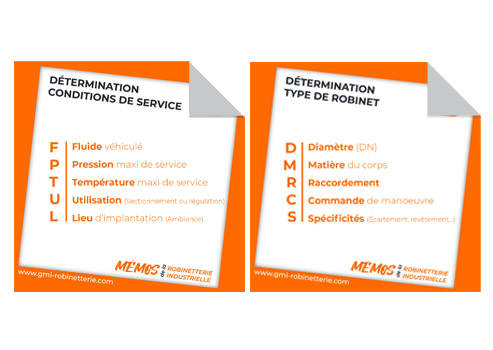

Définissez votre besoin facilement grâce à ces Mémos de la robinetterie By GMI, vous permettant de déterminer les conditions de service et le type de matériel nécessaire.

Téléchargez ces mémos aidant à préparer vos échanges avec votre conseiller dédié.

Motorisation : dimensions des platines ISO 5211

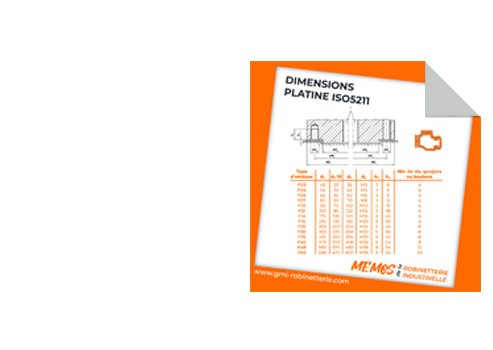

Retrouvez dans ce mémo les dimensions des platines ISO 5211 présentes sur les vannes à boisseau sphérique, les vannes guillotines et les vannes papillon qui en sont équipées. Les platines ISO permettent de faciliter le montage des actionneurs pneumatiques ou électriques.

Téléchargez ce mémo sur les dimensions des platine ISO 5211.

Focus brides ANSI ASME B16.05 & DIN - EN 1092-1

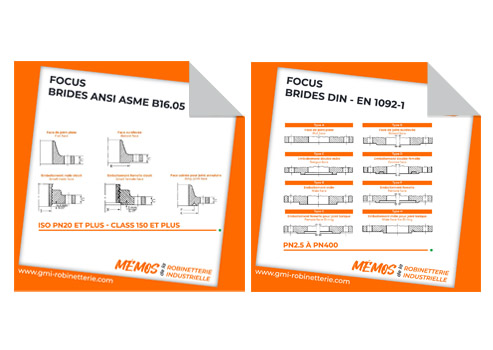

Découvrez les différents types de brides ANSI ASME B16.05 et DIN - EN 1092-1 pouvant être proposés pour vos vannes.

Élastomère et PVC : Propriétés des matériaux

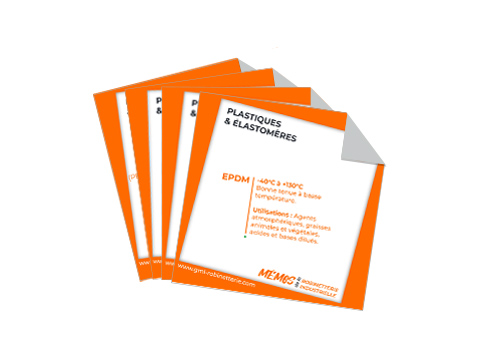

Retrouvez dans ce mémo, les propriétés des plastiques et élastomères les plus utilisés pour l'étanchéité en ligne sur les vannes guillotine et les vannes papillon. Ils sont également utilisés pour la conception de compensateurs de dilatation et de joints d'axe qui assurent l'étanchéité vers l'extérieur. Nous vous proposons un focus sur l'EPDM, le FKM (Viton®), le NBR (Perbunan®, Buna) et le PTFE (Téflon®).

Tableau conversion Mesh, Inches, Microns, Millimètres

Filtration : conversion Mesh, Inches, Microns, Millimètres

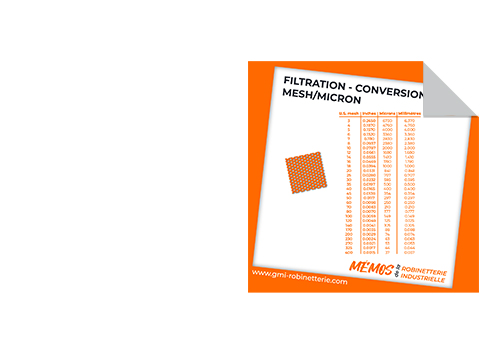

Avec ce Mémo de la robinetterie, retrouvez un tableau de conversion des unités de mesure utilisées pour déterminer les seuils de filtration dans la robinetterie industrielle : Mesh, Inches, Microns et Millimètres.
