Vanne guillotine carrée Mécano-soudée

AFIBRA® Réf. 152 820

  • Construction : Vanne guillotine unidirectionnelle
  • Matière du corps : Acier, Inox
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE ou Métal/Métal
  • Dimension : De 125x125 mm à 1400x1400 mm
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides
CE
Certificat matière 3.1

Nous contacter Nos conseillers sont à votre disposition

Informations complémentaires

Cette vanne à guillotine unidirectionnelle comporte un corps mécano-soudé. Cette vanne à guillotine est spécialement conçue pour le passage de solides et de poussières. Le capot de protection de la tige est indépendant de l’écrou de fixation du volant, ce qui permet de démonter le capuchon qu'il soit nécessaire d'ôter complètement le volant. Cet avantage permet de réaliser des opérations de maintenance comme le graissage de la tige, etc.

GMI peut vous proposer plusieurs types d’étanchéité et de bourrage selon vos besoins. Le raccordement est entre deux brides, type DIN ou ANSI. Toutefois, la fabrication de brides de connexion spéciales est possible sur. La bride de connexion et la distance entre les faces peuvent également être adaptées en fonction de vos spécificités de service. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.

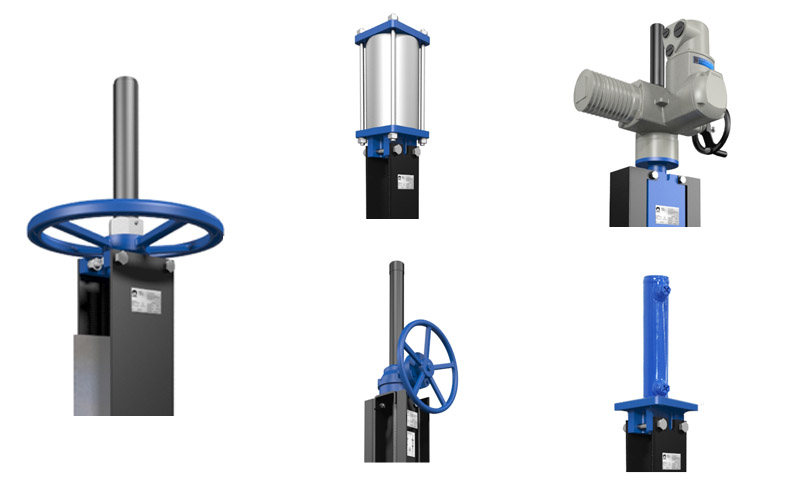

Actionnement - Vanne à guillotine
Actionnement

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
