Vanne papillon Lug Fonte/Inox NBR

AXISS® Réf. 150 018

Télécharger la fiche produit
  • Construction : Vanne à manchette à oreilles taraudées, Axe monobloc traversant
  • Matière du corps : Fonte GJL-250 revêtue Epoxy 80µ
  • Matière du papillon : Inox CF8M
  • Matière de la manchette : NBR vulcanisé
  • Série : PN10, PN16
  • Normes : Motorisable sur platine ISO 5211
  • Diamètres : DN40 à DN600
  • Raccordement : Entrebrides
  • Manoeuvre : Levier cadenassable ou réducteur manuel
  • Utilisation : Industrie
CE
Certificat matière 3.1
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

Informations complémentaires

La vanne papillon Axiss® à oreilles taraudées avec manchette NBR est adaptée aux réseaux où circulent des Hydrocarbures non-aromatiques, du fuel, du gaz naturel, des graisses, des huiles, de l’air comprimé ou du glycol. Livrée avec une platine ISO 5211, cette vanne papillon est composé d’un corps en Fonte, et d’un papillon et d’un axe en Inox.

Cette vanne papillon est conforme à la directive 2014/68/UE, catégorie de risque III et module H et sa conception est en accord avec la norme API 609. GMI met en œuvre des contrôles de qualité afin de proposer du matériel fiable. C’est dans ce cadre que cette vanne à manchette NBR a subi des tests d’étanchéité selon API 598, table 6. L’écartement quant à lui répond à la norme ISO 5752 série 20, EN 558 série 20 (NF 29305) et le raccordement entre brides correspond à la norme EN 1092-1 PN10/16.

Cette vanne papillon est par ailleurs conforme aux règles et règlements pour la classification des navires, Juillet 2018 (Type Approval certificate) marine LLOYD’S REGISTER et aux règles et règlements LR pour les services particuliers des applications marines et offshore (API 607 – 2016, ISO 19921:2005, GB/T 22218 - 2008).

Manœuvre Vanne papillon

Actionnement

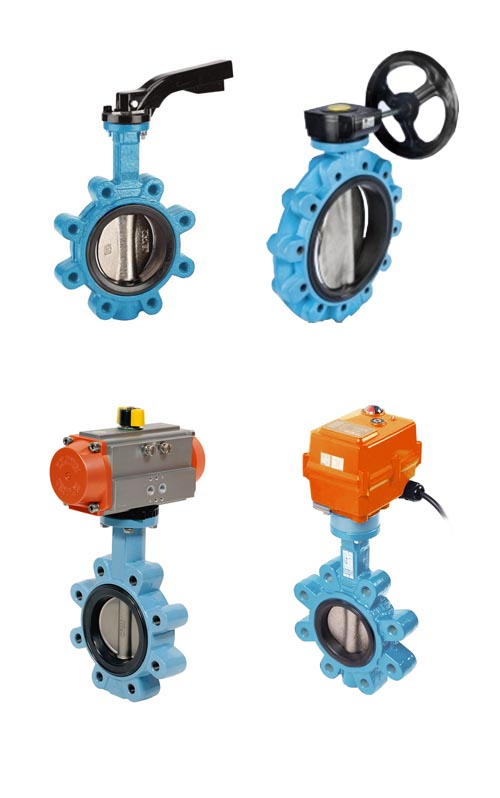

GMI vous propose différents moyens pour actionner votre vanne papillon. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.

Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.

Enfin si vous souhaitez actionner votre vanne papillon à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
