Vanne à boisseau sphérique 3 pièces Acier PN140

DINEX® Réf. 100 310

Télécharger la fiche produit
  • Construction : Vanne à boisseau 3 pièces à passage intégral
  • Matière : Acier Carbone A216 WCB
  • Série : ANSI 800 lbs
  • Norme : ISO 1049 2010 et API 607 V.6
  • Diamètres : DN8 à DN50
  • Raccordement : Taraudé BSP/NPT- À souder SW/BW
CE
Matériel selon norme Atex
Produit sécurité feu
Certificat matière 3.1
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

INFORMATIONS COMPLÉMENTAIRES

Le robinet à tournant sphérique GMI Robinetterie se nomme également vanne à boisseau sphérique 3 pièces. Il est recommandé pour l’industrie pétrochimique, chimique ou pharmaceutique. Ce robinet est également adapté à l’industrie du pétrole et les circuits d’air comprimé et les circuits de vapeur jusqu’à 30 bar, avec adaptation de sièges spéciaux.

Cette vanne à boisseau sphérique est composée d’un corps en Acier A216 WCB, d’un siège en PTFE renforcé chargé à 25% de carbone, d’une sphère en Inox et d’une poignée cadenassable. Également équipée d’une platine ISO 5211, il est possible de motoriser cette vanne au moyen d’un actionneur électrique ou pneumatique. Sa classe de pression est de 800 lbs, correspondant à un PN138.

Nous pouvons vous proposer des sièges « PEEK » pour une meilleure tenue à haute température. Certifié Sécurité feu selon la norme ISO 10497 / API607, cette vanne à boisseau sphérique peut être montée en zone ATEX.

Différents types de raccordement sont disponible pour ce robinet à tournant sphérique, un raccordement taraudé BSP répondant à la norme ISO 228-1 ou NPT selon la norme ANSI B1.20.1 ou un raccordement à souder de type « socket » (SW) ou « butt » (BW).

Manoeuvre Vanne à boisseau sphérique

Actionnement

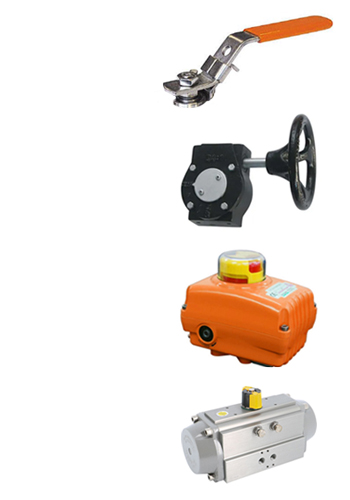

GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.

Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.

Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
