Vanne 3 pièces Acier PN63 Haute température

ECO-DINEX® Réf. 100 312

Télécharger la fiche produit
  • Construction : Vanne à boisseau 3 pièces à passage intégral
  • Matière : Acier
  • Série : PN63
  • Diamètres : DN8 à DN100
  • Raccordement : Taraudé BSP - À souder SW/BW
CE
Matériel selon norme Atex
Certificat matière 3.1
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

INFORMATIONS COMPLÉMENTAIRES

Le robinet à tournant sphérique Haute Température en Acier ASTM A216 WCB ECO-DINEX® est à passage intégral.

Spécialement conçue pour les industries chimiques et pharmaceutiques, la pétrochimie, et les installations hydrauliques et d’air comprimé, cette vanne à sphère peut fonctionner sous des températures comprises entre –20°C et +220°C. Jusqu’au DN50, la pression de service est de 63 bar, contre 40 bar au-delà. Cette vanne à boisseau sphérique peut également être utilisées avec de la vapeur jusqu’à 18 bar.

Conçue selon la norme EN 12516, cette vanne à boisseau est composée d’une sphère en Inox ASTM A351 CF8M, d’un presse-étoupe en PTFE chargé Grafoil, d’un axe éjectable en Inox et d’un siège en PTFE, leur confèrant une large gamme d’utilisation en garantissant une qualité et une tenue optimale dans le temps.

Trois types de raccords peuvent vous être proposés : taraudés BSP ou à souder SW (Socket Welding) ou BW (Butt Welding).

Cette vanne à boisseau sphérique possède dans sa version standard une platine ISO 5211 qui offre la possibilité de la motoriser sans qu’une arcade ne soit nécessaire. Elle est également équipée d’une poignée cadenassable permettant de sécuriser votre installation sur site.

Répondant à la directive 2014/68/UE, catégorie de risque III module H, ce robinet à tournant sphérique est également ATEX groupe II catégories 2 G/2D zone 1&21 zone 2 & 22 selon la directive 2014/34/UE.

Actionnement Vanne à boisseau sphérique

Actionnement

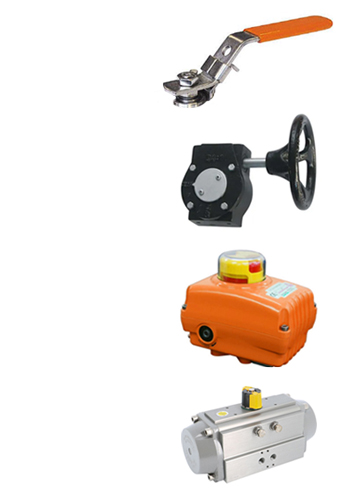

GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.

Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.

Enfin si vous souhaitez actionner votre vanne à sphère à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
