Vanne à boisseau sphérique 3 pièces Inox PN140

DINEX® Réf. 100 311

Télécharger la fiche produit
  • Construction : Vanne à boisseau 3 pièces à passage intégral
  • Matière : Inox
  • Série : ANSI 800 lbs
  • Norme : ISO 1049 2010 et API 607 V.6
  • Diamètres : DN8 à DN50
  • Raccordement : Taraudé BSP/NPT- À souder SW/BW
CE
Matériel selon norme Atex
Produit sécurité feu
Certificat matière 3.1
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

INFORMATIONS COMPLÉMENTAIRES

La vanne à boisseau sphérique 3 pièces est idéale pour l’industrie chimique, pharmaceutique ou pétrochimique. Également compatible pour l’industrie du pétrole, elle peut aussi être montée sur des circuits d’air comprimé ou des circuits de vapeur jusqu’à 30 bar, en y adaptant des sièges spéciaux.

Cette vanne à boisseau sphérique de type 3 pièces se compose d’un corps en Inox A351 CF8M, d’un siège en PTFE renfoncé chargé à 25% de Carbone et d’une sphère en Inox. Elle est équipée d’une poignée cadenassable et d’une platine ISO 5211, permettant d’y monter une motorisation électrique ou pneumatique. Sa classe de pression est 800 lbs, correspondant à un PN140. Nous pouvons vous proposer des sièges spéciaux de type « PEEK » pour une tenue optimale sous une haute température.

Différentes options de raccordement sont disponibles pour cette vanne à boisseau sphérique, également appelé robinet à tournant sphérique. Nous pouvons vous proposer un raccordement à souder SW de type « socket » ou BW de type « butt », ou un raccordement taraudé NPT répondant à la norme ANSI B1.20.1 ou BSP selon la norme ISO 228-1.

Ce robinet à tournant sphérique Sécurité feu, selon la norme ISO 10497 / API607, peut être monté en zone ATEX.

Manoeuvre Vanne à boisseau sphérique

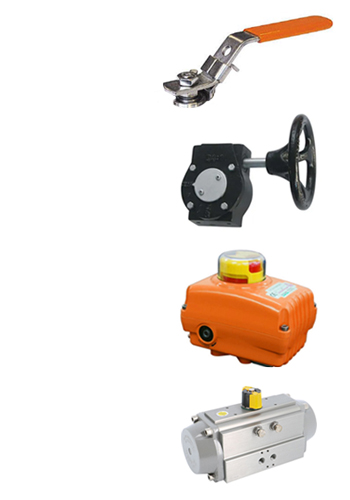

Actionnement

GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.

Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.

Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
