Vanne guillotine Fonte PN10 Lug

AFIBRA® Réf. 152 220

  • Construction : Vanne guillotine unidirectionnelle type LUG
  • Matière du corps : Fonte
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE ou Métal/Métal
  • Série : PN10 (ou autres sur demande)
  • Diamètres : DN50 à DN1600
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides
Matériel selon norme Atex
CE
Certificat matière 3.1

Nous contacter Nos conseillers sont à votre disposition

Informations complémentaires

Cette vanne à guillotine unidirectionnelle de type LUG comporte un corps en Fonte en une seule pièce, avec des glissières intérieures pour un glissement optimal de la pelle pendant son fonctionnement, et des cales de blocage. L’intérieur du corps de ce modèle présente une forme conique, ce qui fournit plus d’espace. De cette façon, lorsque la vanne est fermée, les solides stockés à l’intérieur peuvent être facilement libérés. Cette vanne est capable de fournir de grands débits avec de faibles pertes de charge.

À travers ce produit, GMI peut vous proposer plusieurs types d’étanchéité et de bourrage selon vos besoins. Le raccordement est entre deux brides, type DIN ou ANSI. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.

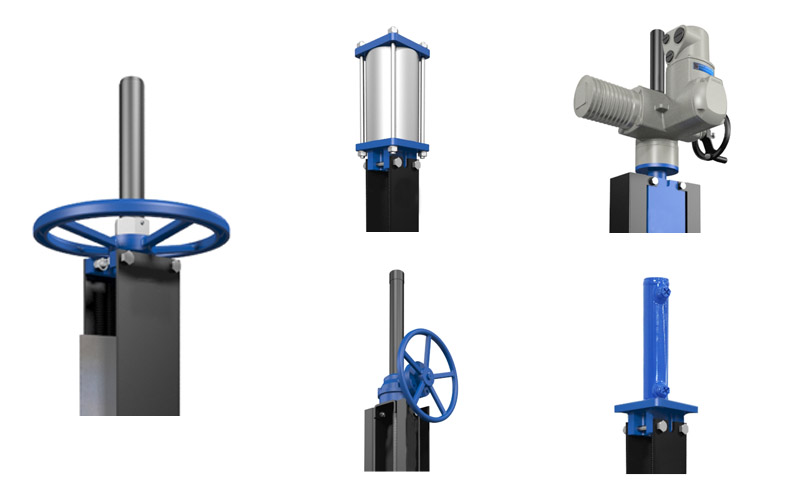

Actionnement - Vanne guillotine

Actionnement

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
