Vanne guillotine Fonte PN10 Wafer

AFIBRA® Réf. 152 026

Télécharger la fiche produit
  • Construction : Vanne guillotine unidirectionnelle type wafer
  • Matière du corps : Fonte
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE ou Métal/Métal
  • Série : PN10 (ou autres sur demande)
  • DN : DN50 à DN1600
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides



Matériel selon norme Atex
CE
Certificat matière 3.1
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

Nos références

Titre Référence Matière Norme PN DN PDF
Vanne à guillotine Référence :  152 326 Matière :  Fonte/inox Norme :  PN :  10 DN :  50 à 1600 Telecharger le pdf
Vanne à guillotine Référence :  152 426 Matière :  Fonte/inox Norme :  PN :  10 DN :  50 à 1600 Telecharger le pdf
Vanne guillotine Fonte PN10 Wafer Référence :  152 026 Matière :  Fonte Norme :  PN :  10 DN :  50 à 1600 Telecharger le pdf

Informations complémentaires

La vanne à guillotine AFIBRA à pelle non traversante est une vanne à pelle ronde conçue par GMI. Sa tige extérieure est en Inox F6, tandis que l'arcade est en acier, la guillotine en Inox 304 et le presse étoupe en PTFE. Cet appareil est idéal pour le sectionnement de vos fluides grâce à la pelle qui tranche le passage de ceux-ci. Le raccordement est à brides compatible PN10. GMI est votre spécialiste en robinetterie industrielle. Contactez nos conseillers pour vous procurer une vanne à guillotine adaptée à vos besoins.

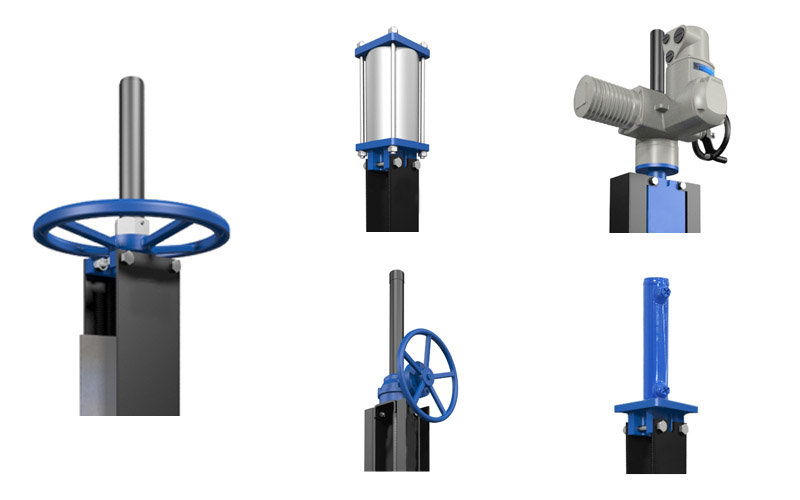

Actionnement - Vanne guillotine

Actionnement

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
