Vanne guillotine Inox PN10 Wafer

AFIBRA® Réf. 152 116

Télécharger la fiche produit
  • Construction : Vanne guillotine unidirectionnelle type wafer
  • Matière du corps : Inox
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE ou Métal/Métal
  • Série : PN10 (ou autres sur demande)
  • DN : DN50 à DN600
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : Entrebrides
Matériel selon norme Atex
CE
Télécharger la fiche produit

Nous contacter Nos conseillers sont à votre disposition

Nos références

Titre Référence Matière Norme PN DN PDF
Vanne à guillotine Référence :  152 316 Matière :  Inox Norme :  Tige extérieure PN :  10 DN :  50 à 600 Telecharger le pdf
Vanne à guillotine Référence :  152 416 Matière :  Inox Norme :  Tige extérieure PN :  10 DN :  50 à 600 Telecharger le pdf
Vanne guillotine Inox PN10 Wafer Référence :  152 116 Matière :  Inox Norme :  Tige extérieure PN :  10 DN :  50 à 600 Telecharger le pdf
Informations complémentaires

La vanne à guillotine à pelle ronde non traversante est confectionée par GMI Robinetterie. Le corps et la guillotine sont en Inox 316, tandis que le presse étoupe est en PTFE. Cette vanne permet plusieurs types d'étanchéités selon vos besoins, et dispose d'une tige extérieure et d'une commande par levier. Le raccordement est à brides et l'appareil supporte une température maximale de 100 degrés.

N'hésitez pas à contacter les conseillers GMI, experts en robinetterie industrielle. Ils vous aideront à trouver la vanne à guillotine correspondant à votre installation industrielle.

Actionnement - Vanne guillotine
Actionnement

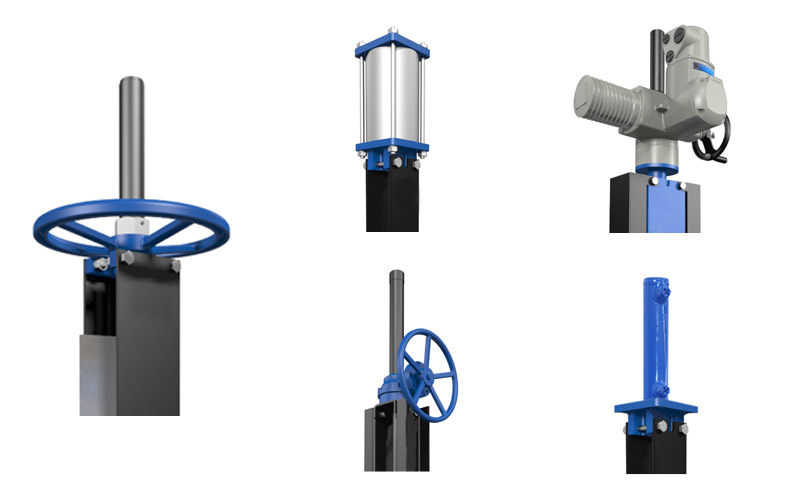

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
