1 avril 2022

Chaudronnerie marine : des vannes à membrane pour une chaîne de moulage

Notre client, spécialiste de la chaudronnerie marine et industrielle nous a sollicité afin de lui fournir trois vannes à membrane à passage droit, avec un corps en Fonte revêtu de Caoutchouc et une membrane en Caoutchouc naturel. Ces vannes à membrane à brides sont destinées à une installation sur un réseau en DN150, de pression ISO PN10.

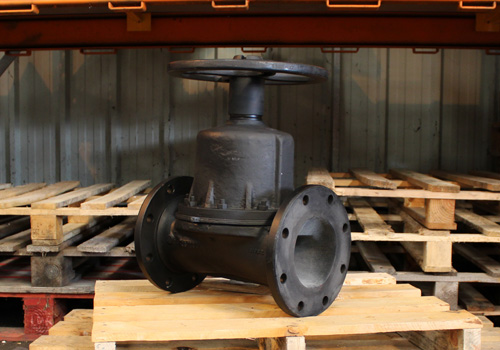

Vanne à membrane à passage droit

Pourquoi installer une vanne à membrane à passage droit ?

Dans le cadre de ses activités de chaudronnerie, notre client, acteur de l’industrie marine, avait besoin de systèmes d’ouverture et fermeture afin de contrôler le passage d’un fluide abrasif sur une chaîne de moulage. Pour cette installation, son conseiller GMI lui a donc proposé trois vannes à membrane à passage droit dont le corps en Fonte est revêtu de Caoutchouc. Ce revêtement spécifique protège l’intérieur de la vanne des abrasions lors du passage du fluide, tel que de l’eau avec des impuretés.

L’utilisation d’une vanne à membrane, aussi appelée diaphragm valve est particulièrement adaptée aux passage de fluides visqueux ou abrasifs. Outre les différentes matières de membranes disponibles (EPDM, NBR (Nitrile), Caoutchouc naturel, PTFE ou Hypalon), nous pouvons également vous proposer différents revêtements pour le corps de la vanne en contact avec le fluide : Ebonite, Butyle, ETFE, Caoutchouc ou ECTFE (Halar®).

Avec une fermeture par contact de la membrane contre le corps, le fonctionnement d’une vanne à membrane à corps droit est très proche du principe de fonctionnement d’une vanne à manchon. Dans une vanne à membrane, lors de la fermeture, la membrane aussi appelée diaphragme vient en contact avec le corps de la vanne. Dans une vanne à manchon, le manchon va se déformer afin que deux parois opposées du manchon viennent en contact l’une contre l’autre et ainsi bloquer le flux. La vanne à manchon (Acier Inoxydable, PVC, POM ou aluminium) sera préférée à une vanne à membrane lorsque le fluide est très chargé. La vanne à manchon peut être actionnée de manière manuelle ou pneumatique.

Pourquoi utiliser une vanne à membrane à passage courbe ?

Si vous souhaitez réguler des fluides visqueux ou abrasifs, nous vous orienterons vers l’installation d’une vanne à membrane à passage courbe qui permet le contrôle et la régulation d’un débit en fermant plus ou moins la membrane, réduisant ainsi la pression du fluide. Ce type de produit (diaphragm valve) permet d’aller au-delà des simples fonctions d’ouverture et de fermeture.

Votre conseiller dédié se tient à votre disposition afin de vous orienter vers le produit le plus adapté à vos conditions de service (nature du fluide, pression et température). Ce type de vanne est disponible du DN15 à 80 pour les modèles taraudés et du DN15 à 300 pour les versions à brides.
