5 octobre 2021

Des hublots à souder sur des réservoirs sur-mesure

Notre client, un concepteur de réservoirs et cuves sur-mesure a contacté son conseiller dédié GMI afin d’obtenir sept hublots. Ces hublots à brides à souder permettent à son client final de visualiser le fluide présent dans des réservoirs. Pour une pression de 10 bar et une température de service comprise entre 0 et 80°C, GMI lui a fourni des hublots en verre de Silicate de soude avec un joint en PFTE.

Un hublot pour visualiser un fluide dans un réservoir ou une cuve

GMI peut vous proposer deux modèles de hublots : à visser et à souder, disponibles en Inox ou en Acier. En fonction de vos conditions de service, votre chargé d’affaires dédié vous orientera vers les matériaux les plus adaptés.

Pour une température inférieure à 150°C le verre en Silicate de Soude est suffisant. Si votre installation est soumise à des températures pouvant atteindre 280°C et/ou des chocs thermiques, nous vous orienterons vers un verre en Silicate de Bore (Borosilicate).

En ce qui concerne les joints, nous vous proposons un large choix de matériaux pour le hublot à manchon à visser. Si vos conditions de service ne sont pas sévères, le Perbunan, peu onéreux, peut résister jusqu’à 100°C. Sa résistance à la lumière est cependant limitée. L’EPDM quant à lui supporte bien les basses températures et peut résister jusqu’à 130°C. Enfin, les joints en Viton, PTFE ou Silicone supporteront des températures pouvant atteindre les 200°C. L’autre avantage du PTFE est qu’il possède une bonne résistance aux fluides corrosifs.

Enfin pour les hublots à souder, nous vous proposons des joints PTFE ou Silicone pour les conditions de service vues précédemment. Si votre installation est soumise à des températures pouvant descendre jusqu’à -200°C et pour monter à 400°C, nous vous orienterons vers un joint en Kingersil®.

En option, nous pouvons vous proposer un éclairage à LED, un projecteur ou un essuie-glace.

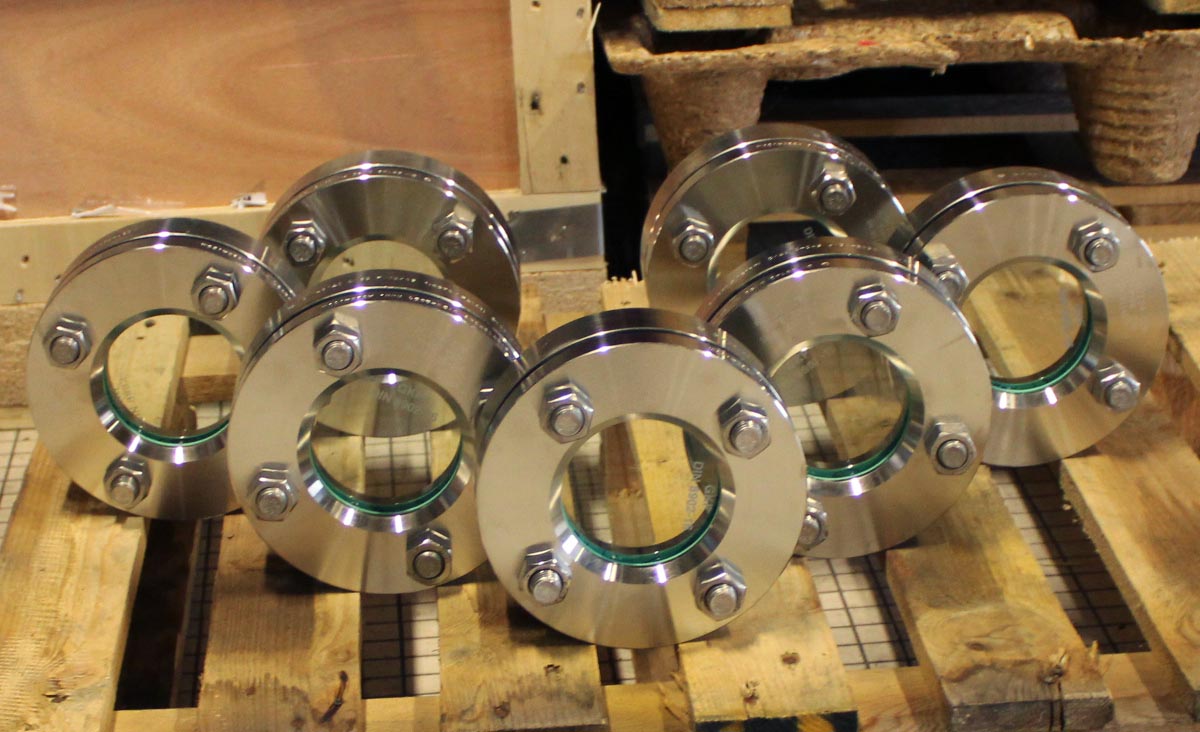

Hublot à souder

Zoom sur les contrôleurs de circulation standard

Découvrez nos contrôleurs de circulation standards à double glace en Verre trempé, taraudés en PN16, équipés de billes, de déflecteurs ou de battants. Pour visualiser les fluides ou gaz courants et non corrosifs, nous vous conseillons le contrôleur de circulation à bille en Laiton jusqu’au DN25, puis Bronze au-delà. Si vos réseaux véhiculent également ce type de fluides avec un débit important, nous vous orienterons vers notre contrôleur de circulation à battant en Fonte (Laiton jusqu’au DN25) ou le modèle en Inox qui répond à la norme Atex.

Les contrôleurs de circulation forgés

Dans cette gamme, retrouvez le contrôleur de circulation en Acier avec verre en Borosilicate (Silicate de Bore) à raccordement BSP/NPT ou à brides sur demande. Il peut résister à une température maximale de 300°C. Nous pouvons également vous proposer un contrôleur de circulation en Acier ou Inox avec double glace en Borosilicate disponible avec raccordement taraudé BSP/NPT ou à souder SW/BW. Son étanchéité est assurée par un joint en PTFE et il peut supporter des températures allant jusqu’à 280°C.



EN SAVOIR PLUS SUR NOS CONTRÔLEURS DE CIRCULATION >
