16 février 2021

Une vanne murale pour la vidange d’un bassin

GMI a fourni une vanne murale pour la vidange d’un bassin dans un canal adjacent. Afin de faciliter la manœuvre par l’opérateur, c’est une vanne murale à tige non-montante qui a été proposée. De conception tout Inox 304, avec un passage de 800 x 800 mm, l’actionnement de cette vanne s’effectue au moyen d’une clé en T sur un carré de manœuvre de 30 x 30 mm.

Découvrez les vannes murales à tige montante et à tige non-montante de GMI

Ces vannes s’installent en applique sur le génie civil. GMI peut vous proposer des vannes murales à tige montante ou des vannes murales à tige non-montante d’une dimension de 200 x 200 mm, jusqu'à 2000 x 2000 mm. Ces vannes sont disponibles en Inox 304 ou en Inox 316, en fonction de vos besoins.

Elles sont conformes à la norme d’étanchéité DIN 19569-4 - Class 5, soit un taux de fuite admissible de 0.02 l/s par mètre de joint linéaire. La Hauteur d’eau maximum est de 10 m pour les vannes d’une dimension maximum de 1200 x 1200 mm. Au-delà, la hauteur d’eau maximale est de 5 m.

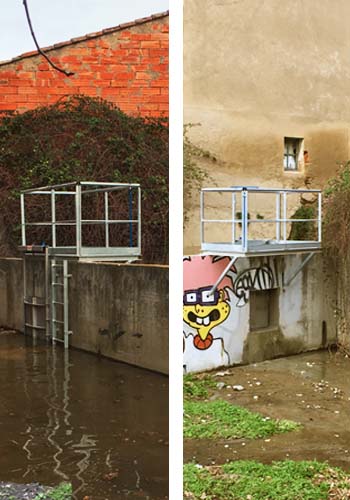

Vanne murale bassin GMI

Actionnement des vannes murales et des vannes batardeau

Outre le carré de manœuvre de 30 x 30 mm avec clé en T amovible, nous pouvons vous proposer des carrés d’une dimension de 14 x 14 mm ou 20 x 20 mm.

Il est également possible d’installer un actionneur électrique ou un actionneur pneumatique afin de manœuvrer ces vannes à distance sans effort. Cette solution est recommandée lorsque l’accès à la vanne est compliqué ou l’espace autour de celle-ci réduit.

Enfin, nous pouvons vous livrer ces vannes murales avec un volant disposant ou non d’un réducteur manuel afin de réduire considérablement les efforts lors de la manœuvre.

Retrouvez les vannes batardeau et les batardeaux de GMI

La vanne batardeau et le batardeau, s’installent dans un bâti béton sur un canal attenant à la zone où vous souhaitez gérer la fermeture ou la régulation d’un débit. Il peut s’agir d’un bassin, d’un étang, d’une station d’épuration des eaux usées, de voies de drainage, de réservoirs d’eau de pluie, d’installations de désalinisation ou d’installations d’irrigation.
