Qu’est-ce qu’une vanne d’équilibrage ?

Vous possédez une installation de chauffage ou bien de climatisation ? La vanne d’équilibrage prend alors tout son sens car elle permet de régler le débit alimentant les éléments de votre installation.

vanne equilibrage

Il existe plusieurs modèles de vanne d’équilibrage : le modèle à visser, le modèle à brides ou encore le modèle solaire.

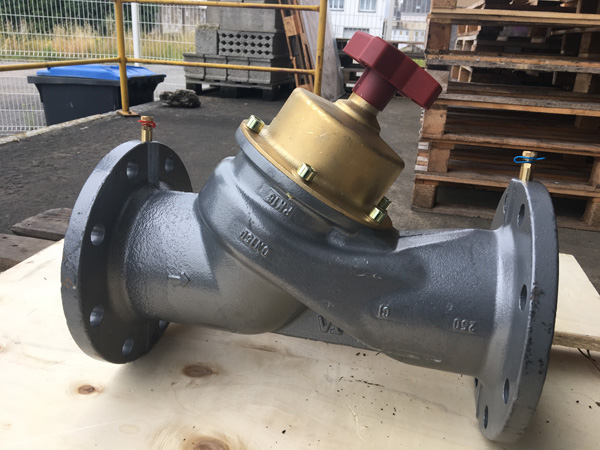

GMI Robinetterie a équipé l’un de ses clients d’une vanne d’équilibrage à brides. Le bureau d’étude, après avoir analysé les besoins de l’entreprise exerçant dans le secteur de la mécanique et des travaux industriels, a opté pour une vanne constituée d’un corps en Fonte GJL 250. Cet appareil comporte un joint EPDM pour une étanchéité optimale, et a été construite en DN150.

Le principe de fonctionnement

La vanne d’équilibrage règle le débit grâce à un obturateur à sphère commandé par un axe. Le débimètre monté sur la vanne permet de contrôler le débit. Vous pouvez procéder facilement au contrôle et au réglage du débit, et ainsi mener à bien vos opérations d’équilibrage.

La qualité d’équilibrage détermine le rapport confort et consommation d’énergie. En effet, si votre pré réglage contient des valeurs trop petites, vous risquez d’obtenir des tolérances de débit trop élevées ce qui diminue la qualité du réglage et augmente la consommation d’énergie.



L’installation

La vanne d’équilibrage peut être installée dans toutes les positions au sein de votre installation industrielle, et doit être placée de préférence sur les retours.Pour un réglage précis du débit, équipez-vous d’une vanne d’équilibrage GMI, nos chargés d’affaires sont à votre disposition pour vous fournir l’équipement qui vous convient le mieux.
