23 juin 2021

Une vanne à opercule Pétrole avec rallonge en express

L’équipe GMI a encore une fois démontré ses capacités de réactivité. Notre client, un tuyauteur qui intervient pour un réseau pétrolier, a contacté son chargé d’affaire dédié afin d’obtenir dans les plus brefs délais une vanne à opercule sur-mesure avec une rallonge pour installation dans une raffinerie.

Une vanne à opercule à commande manuelle déportée

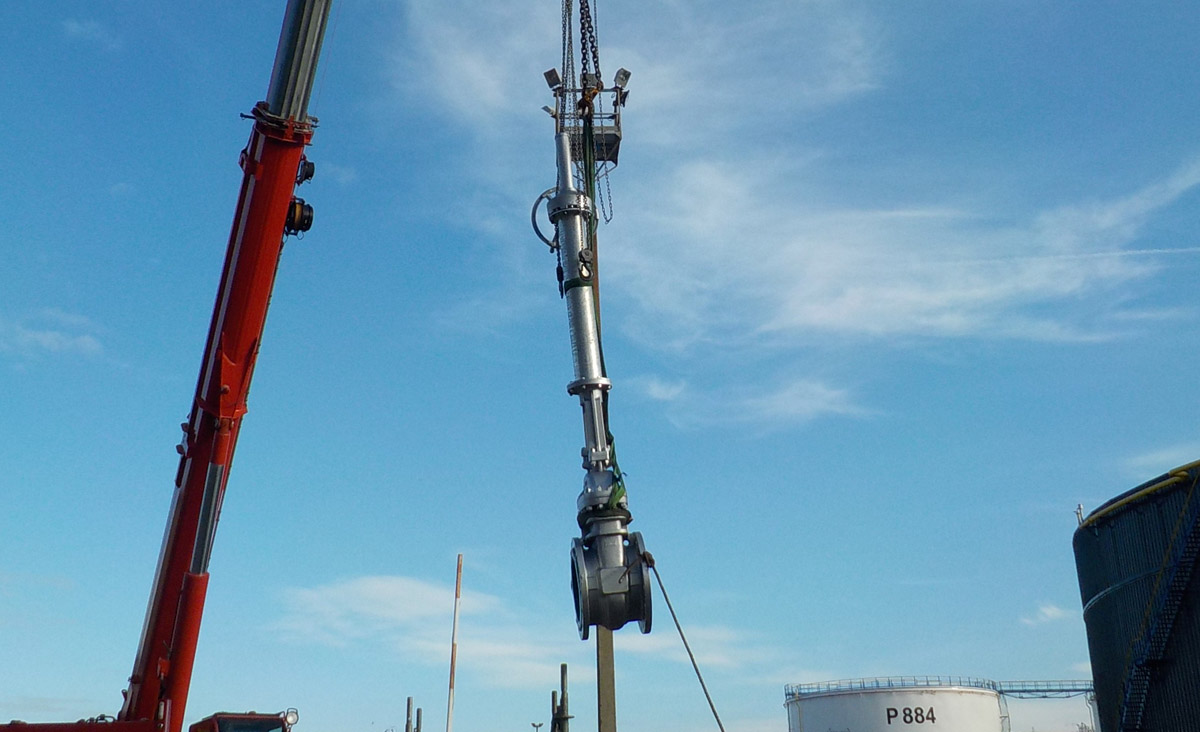

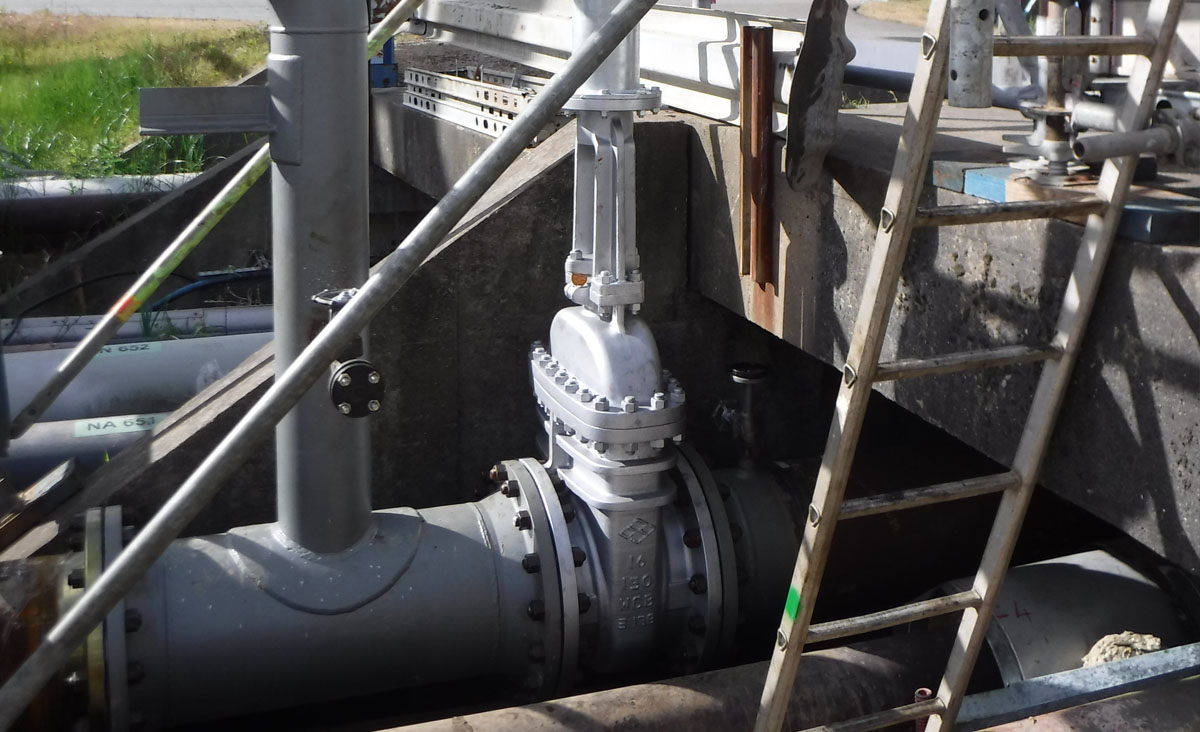

Sous un délai de moins de 15 jours, notre client avait besoin d’une vanne à opercule pétrole sur-mesure avec une rallonge. Installée dans une raffinerie, la manœuvre de ce robinet vanne à pétrole se fait par l’intermédiaire d’un réducteur manuel à volant depuis une passerelle située à 2m46 de distance de l’axe de la tuyauterie.

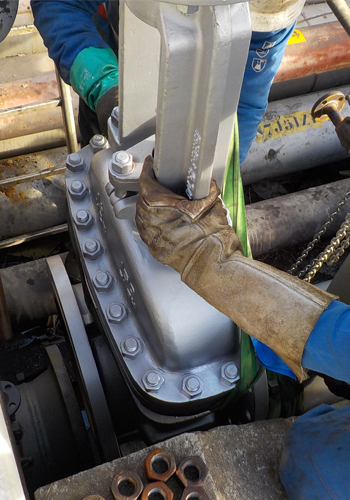

Sur cette vanne à opercule en DN400, l’adaptation d’une rallonge sur-mesure était très spécifique puisque la manœuvre de cette vanne se fait via un axe fileté montant et tournant. Ainsi, la rallonge devait reprendre le mouvement pour l’ouverture de l’opercule.

vanne pétrole
vanne pétrole

Une large gamme de vannes pétrole robustes

Vous exercez dans le secteur pétrolier ? GMI vous propose une large gamme de vannes à pétrole et organes de protection moulés ou forgés :

  • Vanne à boisseau sphérique
  • Vanne à opercule
  • Robinets soupape
  • Filtres
  • Clapets anti-retour

Disponibles en Acier ou en Inox, ces équipements de robinetterie industrielle sont pour la plupart certifiés Sécurité feu, Nace ou ATEX et répondent aux spécificités liées au secteur pétrolier.

Le sur-mesure par GMI : manœuvre, raccordement, usinages de brides et conception intégrale

GMI vous propose adaptation et fabrication sur-mesure de vannes en fonction de vos besoins.

Des commandes manuelles ou motorisées déportées peuvent être adaptées sur-mesure afin de manœuvrer vos vannes à distance.

Vous pouvez également nous demander la modification des embouts ou l’usinage des brides afin d’en modifier la portée. GMI gère des stocks de vannes de type général prête à être usinées en fonction de vos besoins.

Vanne pétrole

Usinages disponibles pour les vannes, filtres et clapets anti-retour à brides ANSI :

  • Face de joint plate (Flat face), RF (Raised face)
  • Emboîtement mâle étroit (Small male face)
  • Emboîtement femelle étroit (Small female face)
  • Face usinée pour joint annulaire RTJ (Ring-joint face)
  • Emboîtement simple mâle SEM / femelle SEF (Male face / Female face)
  • Emboîtement double mâle / femelle (Tong face / Groove face)

Usinages disponibles pour les vannes, filtres et clapets anti-retour à brides DIN :

  • Type A : Face de joint plate (Flat face)
  • Type B : Face de joint surélevée (Raised face)
  • Type C : Emboîtement double mâle (Tongue face)
  • Type D : Emboîtement double femelle (Groove face)
  • Type E : Emboîtement mâle (Male face)
  • Type F : Emboîtement femelle (Female face)
  • Type G : Emboîtement femelle pour joint torique (Female face for O-ring)
  • Type H : Emboîtement mâle pour joint torique (Male face for O-ring)

Concernant les filtres Acier ou Inox, vous avez également la possibilité de demander à votre conseiller dédié un seuil de filtration spécifique parfaitement adapté aux exigences de vos installations.
