20 avril 2021

Un ensemble de vannes cryogéniques pour la revalorisation du CO₂

Pleinement engagé dans une démarche environnementale, notre client a consulté son conseiller dédié afin d’obtenir un ensemble de 5 robinets à soupape, 8 vannes à boisseau sphérique, 2 clapets anti-retour et 5 soupapes de sécurité.

La robinetterie industrielle au service du recyclage du CO₂

Notre client a développé une technologie de captation de CO₂ qui permet aux usines de réduire leurs émissions de gaz à effet de serre. Récupérées directement à la sortie des cheminées, ce sont ainsi 95% des émissions de CO₂ qui sont captées pour ensuite être cryogénisées. Le CO₂ est ensuite revalorisé dans le secteur de la recherche, des boissons, des serres, du béton et des carburants verts.

Le procédé de notre client consiste à conditionner le gaz à traiter en le comprimant avant de le sécher. Ce gaz conditionné est ensuite amené dans leur désublimateur dans lequel le CO₂ se transformera en glace.

Afin d’équiper son désublimateur, notre client a fait confiance à notre expert GMI pour lui fournir des vannes cryogéniques capables de résister à une température minimale de -196°C et adaptées au passage de différents fluides liquides et solides, composés d’un mélange d’O₂, CO₂ et N₂. Après son passage dans le désublimateur, le CO₂ solide ressort alors sous forme de neige poudreuse. Tous les appareils fournis par GMI Robinetterie étaient équipés d’une allonge cryogénique, obligatoire pour ce type d’application.

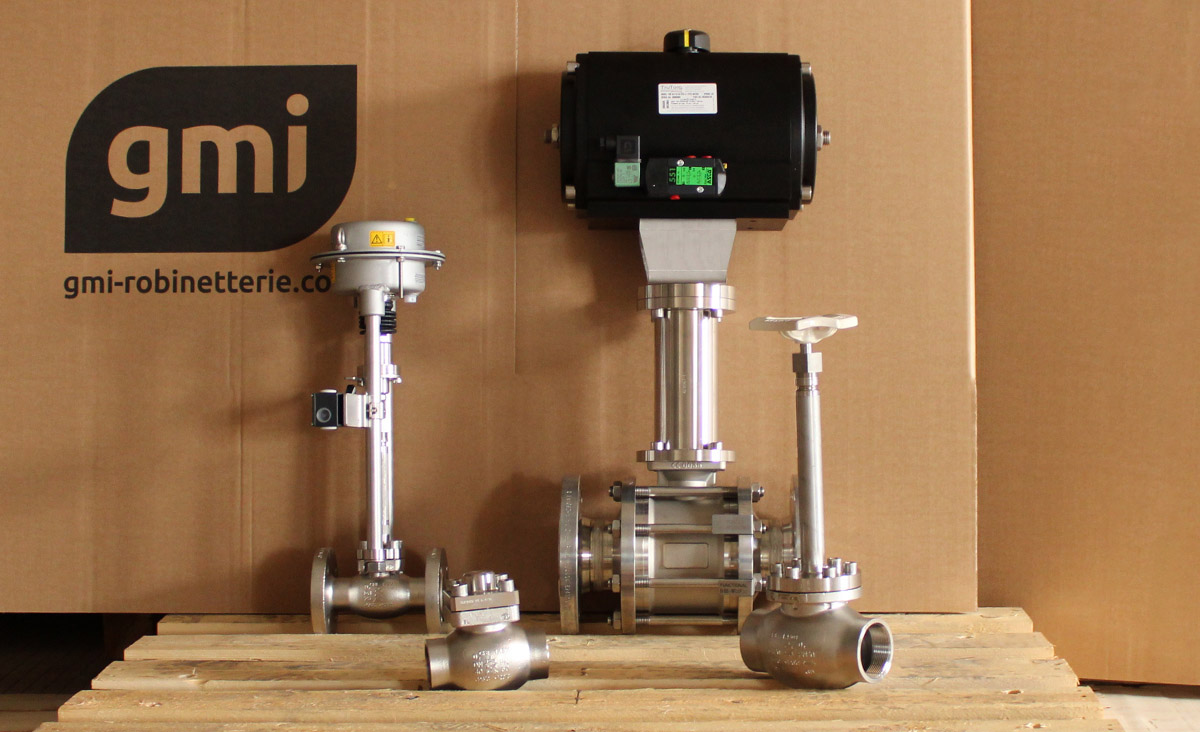

Vannes cryogéniques GMI Robinetterie

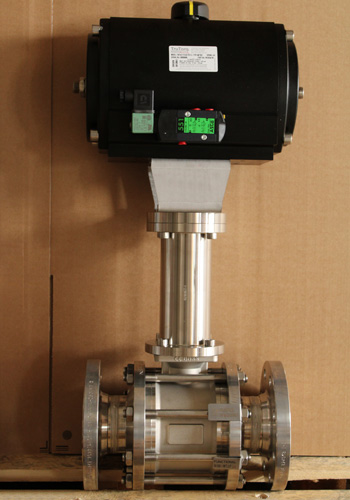

Vanne à boisseau sphérique cryogénique

Vannes à sphères et robinets à soupape

Grand classique de la robinetterie industrielle, les vannes à sphère sont utilisées lorsque qu’une position tout ou rien est nécessaire. Notre client a donc souhaité s’équiper d'une vanne à boisseau sphérique 3 pièces et de vannes à sphère monobloc à passage intégral afin de sectionner le CO₂ circulant dans ses installations.

Les robinets à soupapes permettent quant à eux de réguler le débit du fluide circulant dans l’installation.

Lorsqu’il est question de cryogénie, la résistance des matériaux est un enjeu important, c’est pourquoi de l’Inox 316 basse température a été proposé pour ces robinets.

Afin de manœuvrer les robinets à distance en toute sécurité, les vannes à boisseau sphérique et certains robinets à soupape livrés étaient équipés d’actionneurs pneumatiques.

Protection de l’installation : Clapets anti-retour et soupapes de sécurité

Notre client a souhaité utiliser des clapets anti-retour à soupape et des soupapes de sécurité afin de sécuriser son désublimateur. Les clapets de non-retour sécurisent le réseau en assurant le sens de circulation du fluide et la soupape de sécurité préserve le circuit des surpressions éventuelles. Ainsi, lorsqu’une valeur de tarage est définie, la soupape de sécurité libère l’excédent de pression si celle-ci est atteinte.
