16 juin 2020

GMI livre une vanne guillotine pour un réseau Pétrole

Notre client, évoluant dans un groupe pétrolier nous a sollicités afin de lui fournir une vanne guillotine de sécurité. Positionnée à la sortie d’un bassin de rétention API, celle-ci a pour vocation d’éviter les risques de contamination de l’eau.

Une vanne guillotine de sécurité afin d’éviter la contamination d’un fluide

Notre client dispose d’un bassin de rétention API* où se trouve de l’eau contenant des traces d’hydrocarbures. Ce bassin permet de décontaminer l’eau issue de la raffinerie afin de l’évacuer. Notre expert GMI a alors proposé une vanne guillotine unidirectionnelle à oreilles de centrage entre brides en DN200, pour un PN10. D’une grande robustesse, son siège en Nitrile est particulièrement adapté au circuit qui présentent des traces d’hydrocarbure. Retrouvez également cette vanne guillotine en version oreilles taraudées.

* Du nom de l’American Petroleum Institute

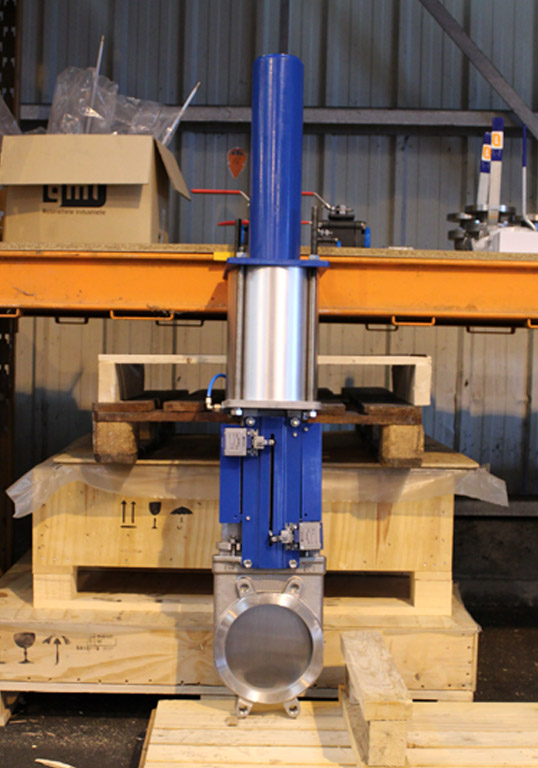

une vanne guillotine unidirectionnelle à oreilles de centrage

Découvrez les modes d’actionnement pour votre vanne guillotine

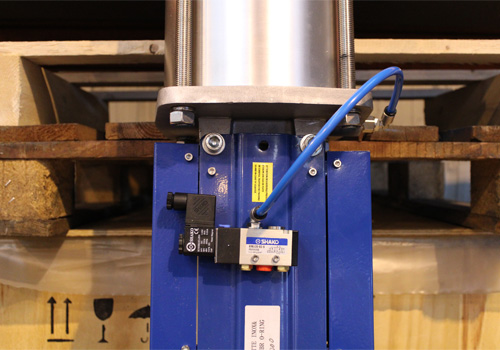

Notre client disposant d’un réseau d’air comprimé, cette vanne à guillotine unidirectionnelle a été fournie avec un actionneur pneumatique simple effet avec électrodistributeur et boîtier fin de course. La fermeture de la vanne guillotine se fait ici par manque d’air ou par manque d'électricité. Par sécurité, celle-ci se ferme alors automatiquement grâce à son ressort en cas de coupure de l'un de ces deux éléments. Nous pouvons également vous proposer un actionneur pneumatique double effet.

Voici les autres modes d’actionnement que nous pouvons vous proposer afin de manœuvre votre vanne guillotine : un moteur électrique multi-tour automatique, un vérin hydraulique, un levier permettant une manœuvre rapide pour les vannes de petit diamètre, un volant à chaîne pour les vannes dont l’accès est difficile ou en hauteur, ou enfin un réducteur manuel pour les DN supérieurs à 600.



Le tubing de votre vanne guillotine sur mesure

Sur demande, le bureau d’étude de GMI a réalisé un tubing sur mesure tout en PVC. N’hésitez pas à soumettre vos demandes particulières à votre expert dédié afin que celui-ci vous propose la solution la plus adapté à votre besoin. Si nécessaire, il sera en mesure de travailler main dans la main avec notre bureau d’étude dans le but de trouver une adaptation sur-mesure pour votre matériel.

EN SAVOIR PLUS SUR NOS VANNES GUILLOTINES

Tubing vanne guillotine sur mesure tout en PVC
