20 avril 2018

Les experts GMI Robinetterie démontrent leur savoir-faire à travers la conception d’un robinet Fond de cuve à soupape type Casse-croute.

Un client souhaite s’équiper d’une vanne Casse- croûte ou vanne fond de cuve. GMI Robinetterie a répondu à sa demande.

robinet fond de cuve

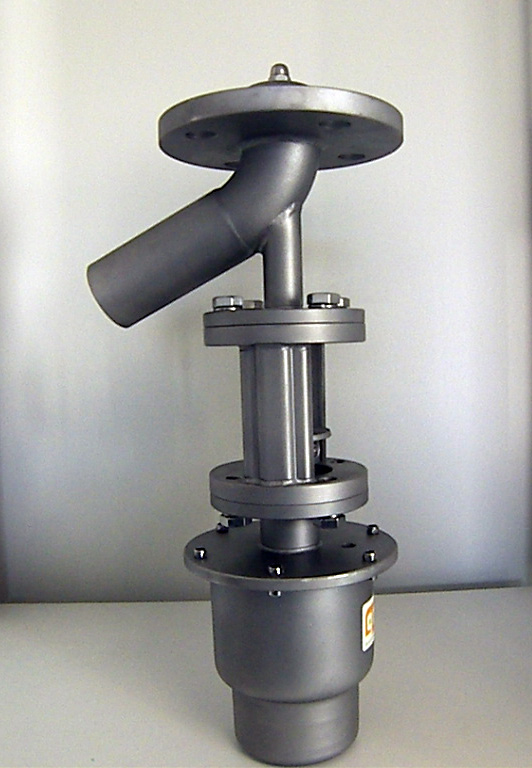

Nos équipes ont fait preuve de réactivité et ont répondu efficacement à la demande de notre client français concernant une vanne fond de cuve pour son application industrielle. GMI a proposé le robinet fond de cuve pneumatique par piston en Inox 316, avec raccord à brides, une entrée  DN 40 (1 1/2") et sortie tube lisse : Ø 48,3 mm, qui s’adapte parfaitement aux conditions de service du client.

A quoi sert un robinet fond de cuve ?

Sa fonction est de permettre une vidange ou d’introduire un fluide dans un réservoir.  Il est généralement utilisé pour la vidange, le drainage, l’échantillonnage, le drainage, le nettoyage et/ou stérilisation de la cuve, le rinçage et l’isolation. Le fonctionnement de ces vannes peut être double : la version «  tire croute « (le clapet s’ouvre en descendant  dans le corps) ou la version «  casse-croute » (le clapet s’ouvre en montant dans la cuve).

Comment installe-t-on un robinet fond de cuve ?

Les vannes peuvent être soudées au point le plus bas du fond de la cuve facilitant ainsi le nettoyage et la stérilisation de celle-ci. Mais elles peuvent aussi être installées sur le couvercle ou la paroi de la cuve. Le raccordement est à souder directement sur la cuve.

Dans quels domaines d’application peut-on l’utiliser ?

Les vannes fond de cuve sont utilisées dans les applications industrielles ou aseptiques. Les domaines d’utilisation des robinets type Casse-croute sont vastes : Chimie fine, Plastiques et Polymères, Chimie générale, Pétrochimie, Cryogénie, Pharmaceutique ainsi que la Biochimie.

Nos vannes Fond de cuve sont fabriquées en inox 304 en version standard et peuvent être en Inox 316 en option ; Les robinets fond de cuve peuvent être manœuvrés manuellement (version à volant) ou pneumatiquement avec en option les détecteurs fin de course. Nos Robinets Fond de cuve sont fabriqués à partir du DN 25 jusqu’au DN 150 en PN 16. Le raccordement sur la cuve est effectué par une bride et une contre bride à souder.
